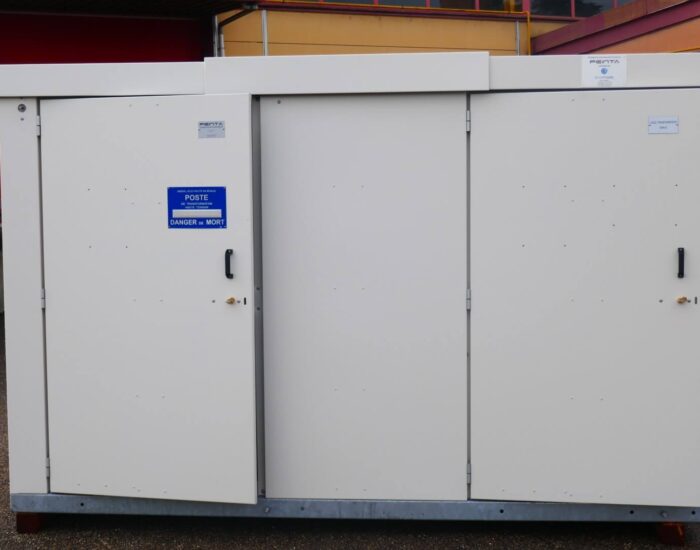

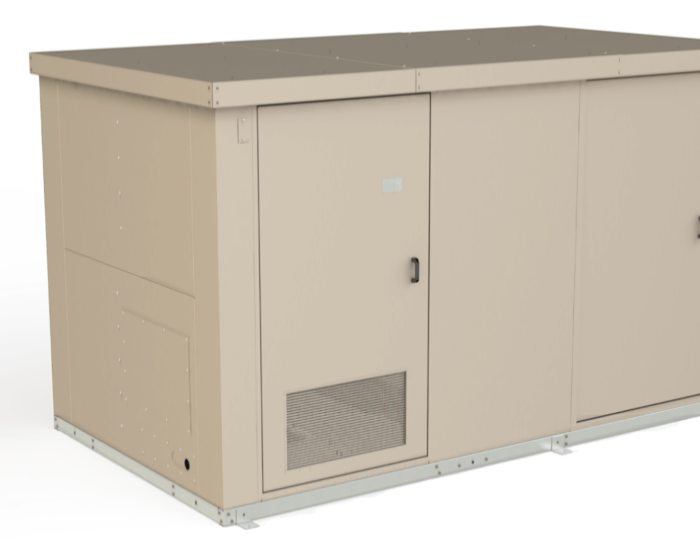

Descriptif technique poste de transformation pour la distribution publique jusqu’à 36KV

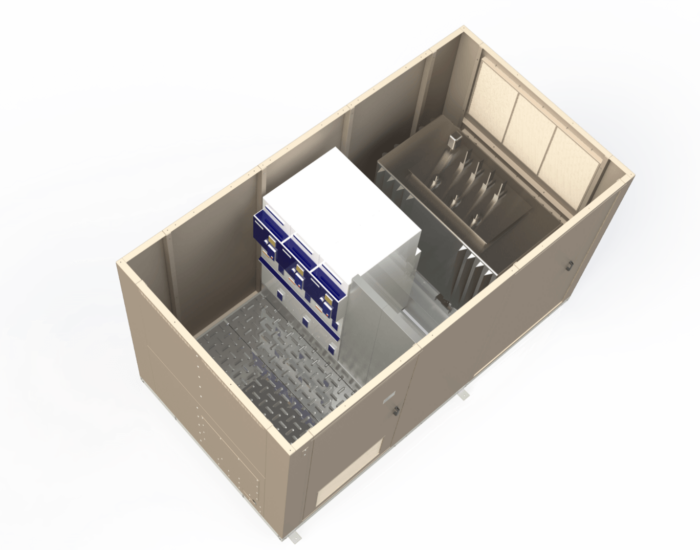

Ce poste de transformation est destiné aux grands projets d’électrification pour la distribution secondaire dans les zones rurales et urbaines. Il est composé d’une enveloppe en aluminium pour faciliter le transport et la mise en place dans les zones difficiles d’accès. Le poste de transformation POWER LINE peut intégrer :

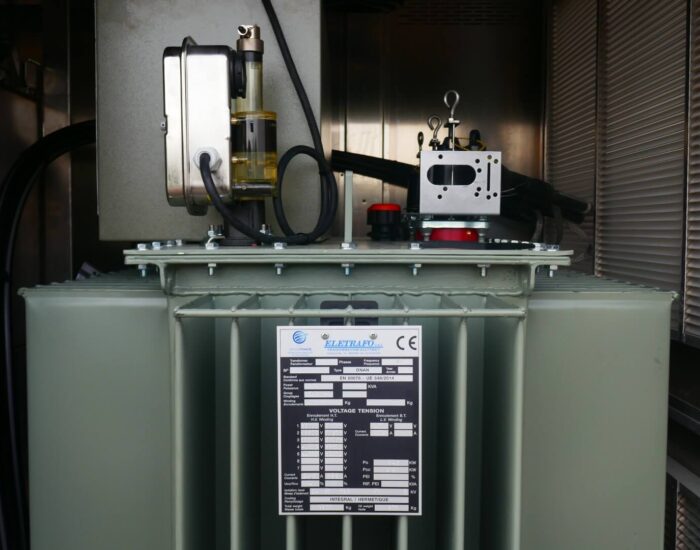

- Un transformateur HTA/BT jusqu’à 1000KVA en 36kV IEC60076 et son bac de rétention d’huile
- Un tableau HTA SIEMENS 8DJH 24kV-36kV 630A de dernière génération compact et étanche sans entretien selon la norme IEC62271
- Un TGBT IP2X ou un tableau TIPI jusqu’à 8 départs BT + 1 provisoire
- Un coffret de commande S20 pour l’éclairage public
- Un coffret mural Opale pour les servitudes et l’éclairage du poste
- Un relais de type Bardin FLAIR 279 avec voyant extérieur
- Circuit de terre 29mm² avec platine de mise à la terre
- Un lot d’accessoires de sécurité jusqu’à 36kV
Points clés
- « Plug and Power » Monté – Câblé

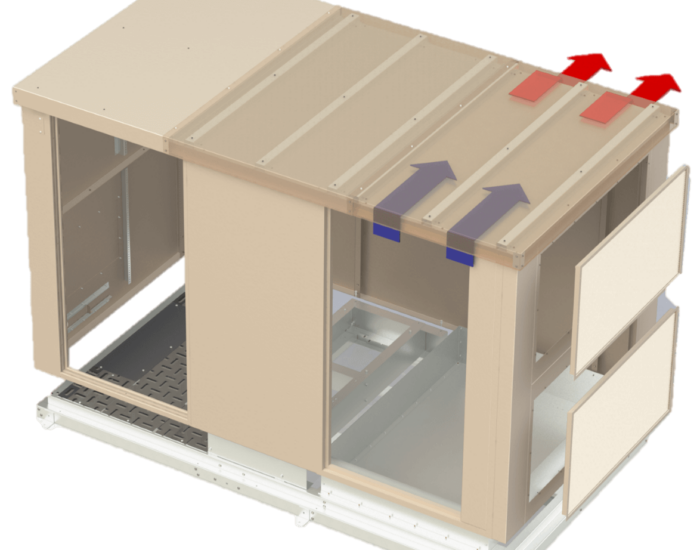

- Isolation du toit en laine de roche pour atténuer les effets du soleil
- Insensible à l’environnement
- Facilité de manutention jusqu’à 4,5T maximum
- Livré avec un palonnier spécifique au poste
- Délai de fabrication court entre 10 à 12 semaines en moyenne
Informations logistiques
- Incoterms : FCA France ou CIF port maritime
- Equipement maritime nécessaire : Conteneur Open Top
- Origine : France
- Code douanier : 85372091
